时光试验机 TIME TEST

满足新标准GB/T1231—2024

《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》

一 、主要特点和使用范围：

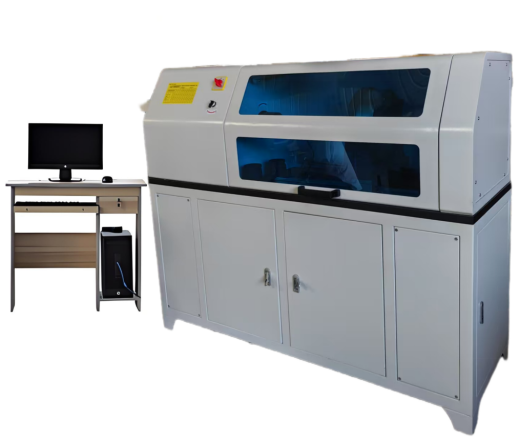

该试验系统根据用户的试验要求设计，主要针对风能设备等大型高强螺栓连接副的检测,用于高强度螺栓的静扭转试验，满足GB1231—2024《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》和GBT_32076.8-2017的要求，试验系统主要由主机、试验机构、加载机构、系统、控制数采系统、计算机及其试验软件和附件等组成。是厂矿企业、质检单位、科研单位、高等院校的高性能理想试验设备。适用于对高强度螺栓、大六角头螺栓做扭转-拉伸力学的性能测试，可检测螺栓螺母预紧的扭矩、转角、轴力，能检测大规格高强度螺栓连接副的扭矩系数,自动显示及数据的储存、输出。检测仪会自动记录检测数据，通过微机自动计算试样的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等。扭矩系数、扭矩-轴力、转角之间的关系等技术指标，并有扭矩-轴力-扭矩系数等曲线。

二、主要技术指标:

1、扭矩：5000Nm

2、扭矩有效测量范围：  50～5000Nm

3、转速：1r/min

4、试验机扭允误差和重复性误差： 1%

5、轴向加载部分

6、轴向螺栓轴力：800kN

7、螺栓轴力有效测量范围：30-800 kN

8、试验机轴力允差和可重复行误差：1%

9、螺栓规格：大六角螺栓M12/M16/M20/M22/M24/M27/M30/M33/M36

10、长度范围：50-350mm

11、电源电压： AC 380    50Hz

12、系统具有超载、试件断裂等保护功能。

13、计算机屏幕显示各种试验参数实时值和相关曲线。

三、主要配置：

四、选配件：

   扭剪扳手（需自备）
