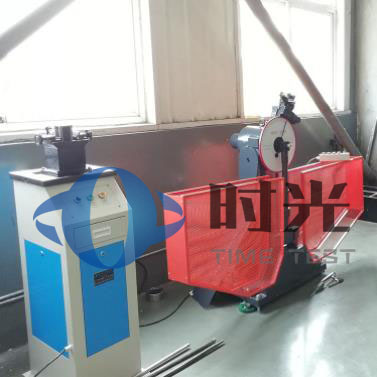

JBW-150A夏比摆锤式冲击试验机基本构造是由机身、机座、摆锤、防护网、电器件等部件构成

采用悬臂梁机械运作方式,摆锤像钟摆一样自然落体产生冲击能量把标准试样冲断,获得试样在断裂时的能量。

因为冲击的缺口是需要用冲击试样缺口液压拉床加工出来的,所以建议购买摆锤式冲击试验机的时候一起购买液压拉床。

                                                                        标准冲击试样

300J的摆锤式冲击试验机标准机型是带300J和150J两种规格的摆锤,客户可根据自己需要选择不同冲击能量的摆锤。

一、产品介绍

JB-300B冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,从而判断材料在动负荷作用下的质量状况。

本机为半自动控制试验机,操作简单工作效率高,扬摆、冲击、放摆电器控制,并能利用冲断试样后的剩余能量自动扬摆作好下次试验准备,特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造等行业。JB-300B型冲击试验机符合国标GB/T3808-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2020《金属材料夏比摆锤冲击试验方法》对金属材料进行冲击试验。

二、技术特点

1.试验机主机为单支承柱式结构,悬臂式挂摆方式,摆锤锤体U型;

2.冲击刀采用螺钉安装固定,更换简单方便;

3.试样简支梁式支承;

4.主机装有安全防护销,并且配备了安全防护网;

5.试验机为半自动控制,扬摆、挂摆、冲击、放摆均为电气控制,并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备,特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门;

6、试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2020《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。

三、技术指标

序号

项目

参数

1

冲击能量

300J, 150J

2

冲击速度

5.2m/s

3

摆锤预扬角

150°

4

角度准确度

0.1°

5

试样支座跨距

40mm

6

支座钳口圆角

R1.0-1.5mm

7

冲击刀刃圆角

R2.0-2.5mm, R8mm

8

摆锤中心至冲击点距离

750mm

9

标准试样尺寸

10x10x55mm,10x7.5x55mm,10x5x55mm

10

摆锤力矩

M=160.7695N.m, 80.3848N.m

11

电源和功率

三相四线,50Hz,380V,180W

12

外形尺寸

2100x650x1900mm

13

重量

约500kg

四、设备主要配置

1

300J主机

1台

2

300J摆锤,150J摆锤

各1个

3

电机(装在主机上)

1台

4

内六角扳手S=12(扳钳口座压板螺钉)

1件

5

支座调校器

1只

6

试样对中器

1只

7

拆卸器(换摆用)

1件

8

地肢螺钉

4块

9

调整斜铁

4块

10

防护网

1套
