4.2日签单:广东广州GW-65钢管弯曲试验机一台

发布时间:2022-04-02    作者:点击:6

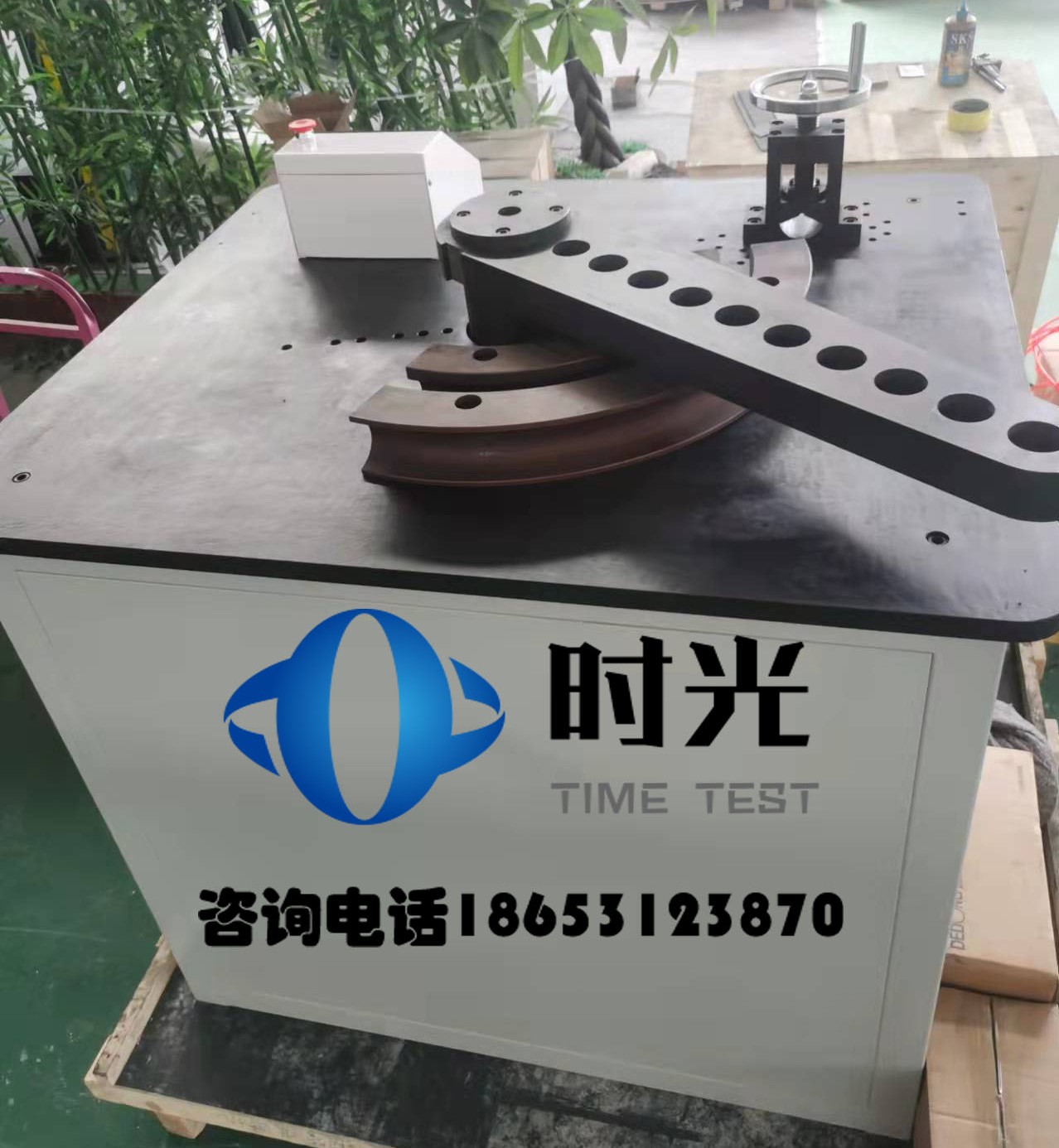

感谢广州客户签订我公司一台GW-65钢管弯曲试验机一台

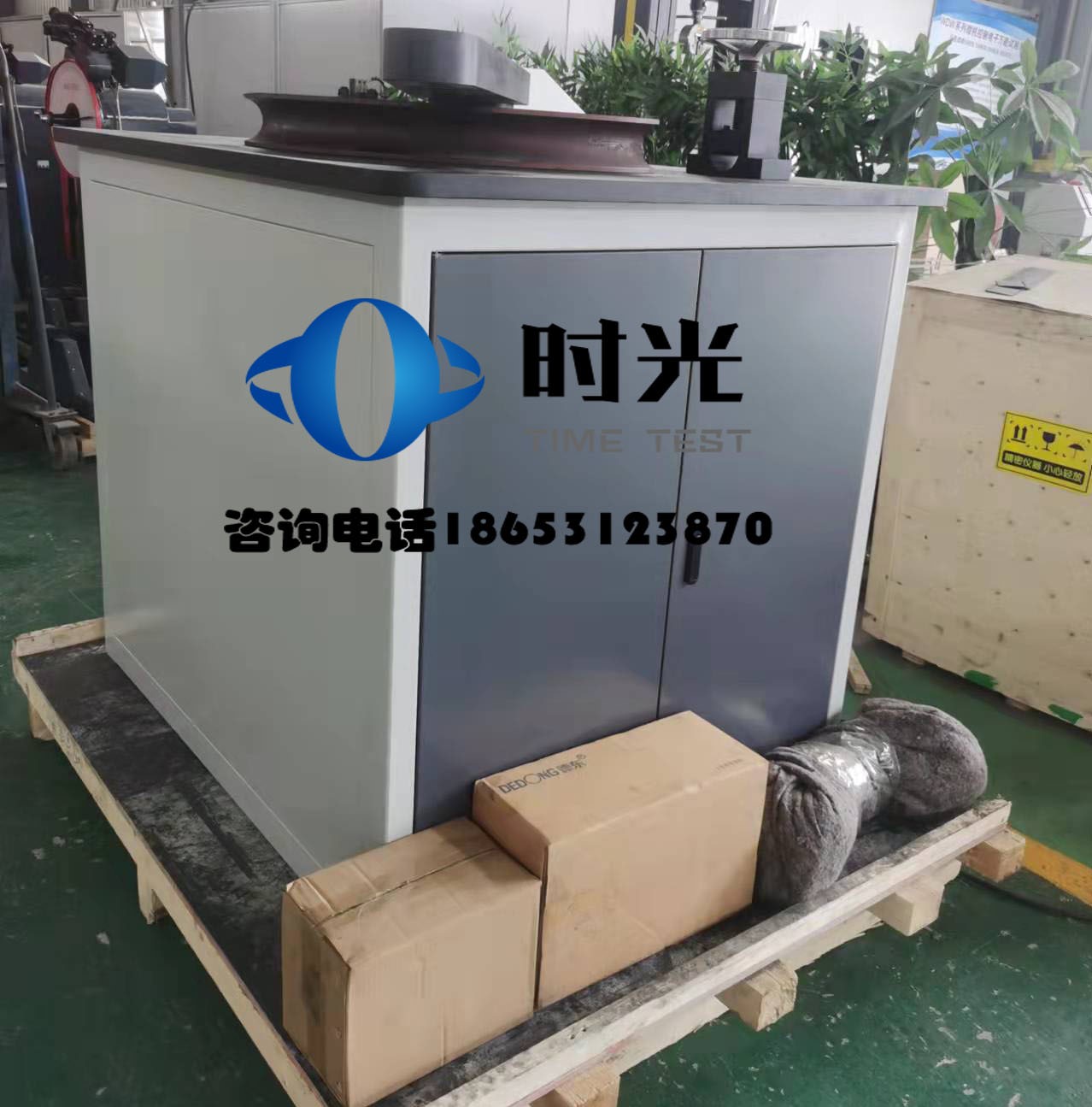

我公司于今天发货

GW-G65钢管弯曲试验机是对钢管材料进行冷弯试验和平面反面弯曲试验的一种工艺设备。其主要参数符合钢管弯曲中有关规定。此设备为钢厂和质检单位检验钢管的弯曲性能和反弯性能的理想设备。

此钢管弯曲试验机具有结构紧凑、操作简单、承载能力大、运行平稳、噪声低,且弯曲角度显示直观,安全可靠、维修方便等优点。

二、方案描述:

本试验机的工作原理:采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经逻辑电路控制,使制动电机断电停止转动。为了保证操作人员和设备的安全,该设备还配有可靠的限位机构,当电气控制部分发生失控或误操作时可及时使设备停止运转。




三、技术指标:

弯曲直径   φ65mm

正向弯曲角度 0180°内任意设定

工作盘转速      20°/S

电动机功率       3.5kW

机器外形(mm):1660×1170×1070

机器重量           1500Kg

四、结构简介:

 GWG50弯曲试验机由以下部分组成:

主机架;

驱动部分:电机和减速机;

工作台部分:工作盘和压紧装置;

电气测量、控制和显示部分;

附件部分:工作轴、弯心套等。

五、电气工作原理:

1.电气工作原理:本试验机的电气控制原理(如附图1所示)是采用数字集成电路,试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后,进行角度计数并不断累计显示,当试验机工作盘转至所设定的角度时,经逻辑电路控制,使制动电机断电停止转动
